奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多VQ947Y16-電動型球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
電動V型球閥Q947Y-16產品說明書資料介紹

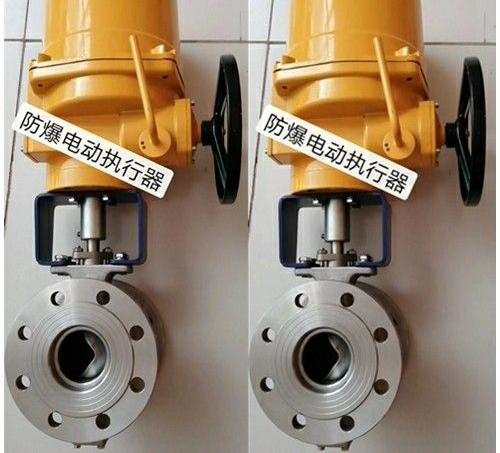

電動V型球閥Q947Y-16是由球閥和執行機構兩部分組成。在控制信號作用下球式閥芯由與之所連接的電動執行機構的出軸所驅動作0~90°旋轉，從而改變流通面積，達到調節流量的目的，球閥與執行機構之間采用支架固定。 正、反作用方式變換較為方便，只須將閥芯初始位置旋轉90°，既能實現作用方式的轉換。
適用于Class150～600、PN1.6～10.0MPa，工作溫度≤200℃的管路上，用于調節管路中介質的壓力及流量。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此本產品可廣泛用于石油、化工、造紙、電力、冶金、制藥、環保等工業部門的自控系統。
結構原理
采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。V型球閥閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有精確的截流特性和控制功能，流量特性為近似等百分比。啟閉件采用V型球缺結構，完*了閥腔易沉積介質的問題。
產品特點
1、設計結構簡單、重量輕、材料成本低，比同樣流通能力的直行程調節閥更經濟。
2、不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力突變的影響。
3、防漏耐用的閥座在其外徑襯有帶不銹鋼內芯PTFE杯形或O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構。
4、具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性。
性能參數
公稱通徑：DN25-DN400
公稱壓力：1.6MPa-6.4MPa
適用溫度：-20℃-180℃
閥體材質：鑄鋼、不銹鋼
適用介質：水、油、蒸汽、醋酸等腐蝕性介質
連接方式：對夾連接、法蘭連接
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的VQ947Y16-電動型球閥產品，請您根據VQ947Y16-電動型球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
